我們有的客戶會(huì)問螺絲黑色是不是有幾種呢？那么針對(duì)這個(gè)螺絲黑色的問題我們做出一個(gè)詳細(xì)的說法，法士威來帶大家一起了解一下。

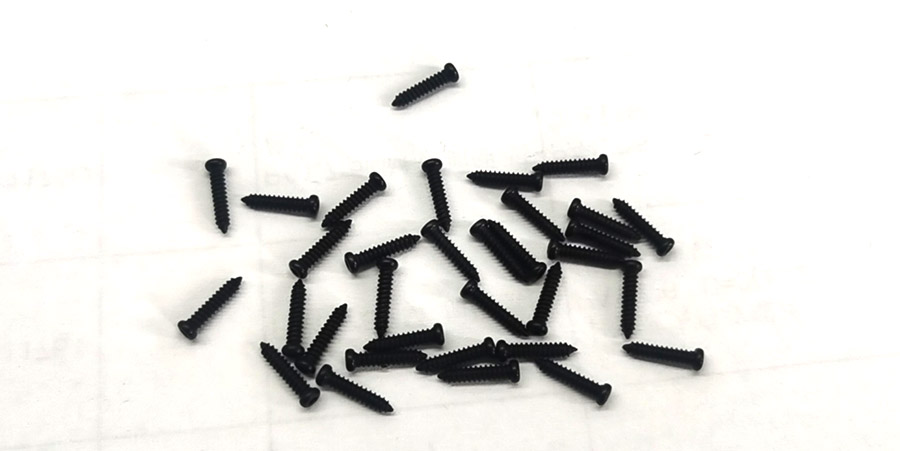

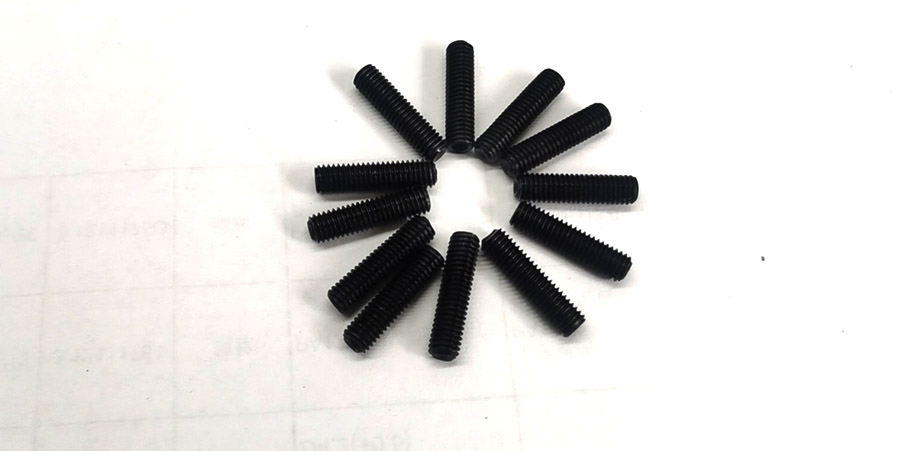

發(fā)黑分為磷化黑與發(fā)黑

     1、發(fā)黑：層厚度<3um,采用堿性氧化法或酸性氧化法；使金屬表面形成一層氧化膜，以防止金屬表面被腐蝕，此種為“發(fā)黑”。加工工藝：酸洗清潔產(chǎn)品表面--發(fā)黑池里放進(jìn)發(fā)黑劑—進(jìn)行高溫水。

     2、磷化黑：磷化的目的主要是：給基體金屬提供保護(hù)，在一定程度上防止金屬被腐蝕；用于涂漆前打底，提高漆膜層的附著力與防腐蝕能力；在金屬冷加工工藝中起減摩潤(rùn)滑使用。磷化工藝過程是一種化學(xué)與電化學(xué)反應(yīng)形成磷酸鹽化學(xué)，加工工藝：除油除銹——拋丸--水清洗——表面調(diào)整活化——磷 化——水清洗——鉻酸鹽處理——烘干——涂油脂或染。磷化黑比普通發(fā)黑的耐腐蝕性更持久。

        煲黑：也是黑色氧化的一種，直接放入黑色藥劑里面煲，就像煲湯一樣，高溫氧化，鹽霧試驗(yàn)一小時(shí)就生銹，主要是要求外觀，后面一般要加封閉或防銹油。

       鍍黑鋅:層厚度為3~20um,鹽霧要求一般為24-48H，但鍍黑鋅表面容易脫皮，鍍黑鋅的產(chǎn)品本身鍍層較軟，會(huì)導(dǎo)致電鍍層脫落。發(fā)黑與煲黑就不存在此問題！
